Artigos Técnicos e Informações para DXistas Acoplador Indutivo para Antenas Loops

Amplificador de RF Ondas Médias
Acoplamento Indutivo

Amplificador de RF Ondas Médias

Um dos aspectos mais importantes e também normalmente mais negligenciado é obtermos um bom conjunto de antena e acoplamento adequado aos nossos receptores. De nada adianta um receptor de ótima qualidade se não utilizarmos uma antena adequada para captar os sinais que desejamos. E como a necessidade nos leva a buscar soluções, o grande problema que alguns usuários de receptores de mesa tem é justamente poder extrair o máximo de sua capacidade, enfrentando adversidades, como por exemplo, ausência de espaço físico para montar longas antenas. E em particular, nos grandes centros urbanos, outro fator adverso é a intensidade de ruído elétrico que prejudica e muitas vezes impossibilita qualquer captação em Ondas Médias e Curtas.

Então, segue o desafio, como podemos utilizar o potencial máximo das antenas loop para Ondas Médias em nossos receptores de mesa ? Não basta uma antena bem feita, sintonizada corretamente e com ótima qualidade, tal como apresentar ótimo ganho e diretividade, mas como transferir seu sinal de forma adequada para a entrada do receptor. Ou seja, necessitamos atingir o equilíbrio em todo o conjunto, o que nos mostra que o receptor é importante para a recepção, mas sozinho não determina nada, apenas o conjunto é que dirá o que poderemos captar.

E por definição, as antenas loops apresentam alta impedância e normalmente, a entrada dos receptores é de baixa impedância, e sendo assim, já temos o primeiro problema a abordar que é transferir o sinal da antena para o receptor, e sem introduzir ruídos os sinais espúrios.

A solução implementada pelo Sr. Waldemar "DEMA", consiste em uma bobina para acoplamento à antena loop, seja ela de quadro ou de ferrite, e um circuito amplificador para não só aumentar o sinal recebido, mas converter a alta impedância da antena a baixa impedância de entrada do receptor.

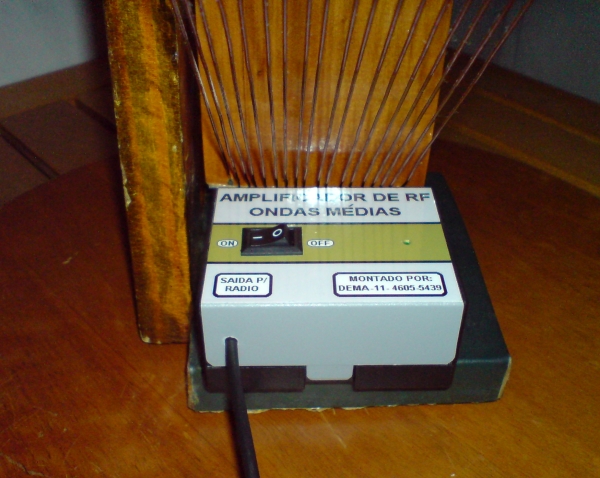

Acoplador indutivo e amplificador de RF para Ondas Médias

Uma vez equacionado esta questão, podemos aproximar o conjunto acoplador-amplificador na antena loop, e através de seu amplificador, casar a impedância desta com a entrada de 50 Ohms do receptor.

Acoplamento Indutivo

Como podemos observar, a saída do amplificador ocorre através de um cabo coaxial de 50 Ohms que é acoplado diretamente a entrada do receptor e não apresenta nenhum ajuste adicional. Toda a sintonia é efetuada normalmente na própria antena loop, o que torna a operação de recepção de sinais bem simples e objetiva.

Este acoplamento é ideal quando existe a necessidade de uso de antenas loop em receptores que não possuem antenas internas para ondas médias. Além de espaço reduzido, o ganho da solução é excelente, permitindo utilizar a capacidade direcional da antena loop, ao circuito de entrada do receptor sem causar sobrecarga de RF.

Observe o conjunto receptor-acoplador amplificador-antena loop em funcionamento

O amplificador produzido pelo DEMA além de ótima qualidade de acabamento - marca registrada de suas montagens - apresenta casamento perfeito entre a antena e o receptor, sendo que podemos sintonizar emissoras locais, como a CBN Rio de Janeiro com seus 100 KWatts de potência, obtendo o máximo de sinal no S-Meter sem causar nenhuma distorção na entrada de RF, nem imagens espúrias na faixa de ondas médias.

Observe o conjunto montado com o ferrite e o circuito amplificador integrados

Esta solução é a diferença entre podermos utilizar um receptor de comunicações para DX em Ondas Médias, em qualquer lugar, com ótimo ganho e facilidade de operação.
