Navegando nas Ondas Tropicais - por Adalberto Marques


Engenheiro Adalberto Marques de Azevedo

Navegando nas Ondas Tropicais é um espaço específico, para você que é entusiasta deste segmento da banda de Radio Freqüência.

Resenha Atual

TÉCNICA EM ONDAS TROPICAIS

Resenhas Anteriores


Resenha Atual 13 de Julho 2008

OT News

BENIN PINTANDO NO PEDAÇO...FAÇA A SINTONIA E SE ALEGRE !!!!!

As condições de propagação, tem se mostrado favoráveis e a rádio ORTB, de Benin, tem sido captada na freqüência de 5.025 kHz.
Esta emissora transmite sempre em Francês e em vernacular e a identificação em Francês é: "ici Parakou, Instituto de Televisão Radiodiffision et du Benin, estação regionale" .

Abaixo temos os detalhes da emissoras para seu planejamento de escutas.

ORTB Parakou
Boite Postal 128
Parakou, Benin


Freqüência: 5.025 kHz
Hora UTC Dias das transmissões
0500 ás 0900 Segundas á Sextas feiras
1100 ás 1400 Segundas á Sextas feiras
1700 ás 2300 Segundas á Sextas feiras
0700 ás 2300 Sábados e domingos






RADIO VERDAD TAMBÉM TEM APARECIDO NOS DIALS...

Esta emissora, que emite em 4.052 kHz, chamada Radio “Truth”, é uma emissora evangélica, de Chiquimula na Guatemala, que é filiada á Rádio Nedtherland e foi fundada pela Igreja Evangélica Amigos da Santidade.

Radio Verdad
APARTADO 5
CHIQUIMULA, GUATEMALA, C.A.
E-Mail: radioverdad5@yahoo.com
Freqüência: 4.052 kHz

UMA PALAVRA SOBRE O FUTURO DAS ONDAS TROPICAIS

No início do ano passado, Anker Peterson, um dexista famoso, competente e muito conceituado internacionalmente, proferiu uma palestra no DX-Parliament, em Laholm, na Suécia, cujo tema foi “Tropical Band in review”.

Em sua locução, Anker apregoou, que as Ondas Tropicais iriam desaparecer completamente no ano de 2029, e apresenta argumentos justificando sua previsão.

Ele afirma que de um total de 800 emissoras de OT que representavam 73% das rádios existentes em 1973 desapareceram em 2007 (os números reais foram a diminuição de 1.106 para 307 emissoras neste período), e acrescentou que o Brasil, ainda era, naquela época o país com maior número de emissoras (eram 45 naquela época e hoje são 40 emissoras), mas que no período de 1973 á 2007 haviam desaparecido mais da metade das emissoras de OT brasileiras. Falando da Indonésia, ele afirmou que lá existiam 171 emissoras em 1973 e que em 2007 este número caiu para 15 somente. Citou também diversas emissoras com os seus transmissores parados por falta de peças e investimentos, tal como a R. Vanatu e Radio Lesotho.

No encerramento de suas palavras mostrando que o decréscimo de emissoras de Ondas Tropicais de 1973 á 1979, foi de 20 emissoras, á menos, por ano e já no período de 1997 á 2001 este número de emissoras que saíram do ar subiu para 74 ao ano.

E finalizou prevendo, que pela média de fechamentos na época (início de 2007), que era de 14 emissoras por ano, se chegaria ao encerramento de todas emissoras de Ondas Tropicais em 2029, mas que mesmo assim as Ondas Médias e as Ondas Curtas iriam de manter.

Hoje, analisando as palavras deste grande dexista, podemos fazer uma avaliação se suas previsões estão se comprovando ou não. Vemos no Brasil, algumas emissoras, mesmo com as dificuldades habituais, se mantendo no ar ou retornando ao ar após um período de inatividade, e por outro lado, observando a relação de países que tiveram emissoras de Ondas Tropicais captadas pelos dexistas neste recente período, vemos que esta escalada está diminuindo de velocidade e as Ondas Tropicais, mesmo após tão negras previsões estão se sustentando.

Vemos na relação de LOGs desta semana, que existem captações de: África do Sul, Angola, Benin, Bolívia, Botswana, Brasil, Burkina Faso, China, Equador, EUA, França, Guatemala, Honduras, Índia, Indonésia, Kirgistan, Libéria, Madagascar, Mauritânia, México, Nigéria, Papua Nova Guiné, Peru, Reino Unido, São Tomé e Príncipe, Swazilândia e Zimbabwe e este naipe se resume ás escutas que foram apresentadas nas listas Radioescutas, Cumbre DX e Hard-Core DX, pois sabemos que existem outras listas apresentando muitas outras escutas contendo emissoras e países que aqui não foram citados.

Por esta quantidade de países ouvidos, notamos que ainda teremos as nossas queridas Ondas Tropicais chegando aos nossos receptores ainda por muito mais tempo que o que foi previsto pelo ilustre dexista.

Um abraço a todos e boas sintonias em Ondas Tropicais,

Adalberto
Barbacena-MG

ESCUTAS RECENTES:

AFRICA DO SUL
3255 05/07 2107 BBC, via Meyerton, YL w/ talks em EE, várias menções a United States 23222 MMP
Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

3320 R. Sondor Grense, Meyerton, afrikaans, 2052, 07/07, OM, nxs 25232 (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

3345 09/07 0338 AFS R. Channel Africa, Meyerton, OM/YL w/ nx em EE 25332 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

3380 09/07 0451 AFS BBC, via Meyerton, OM/YL talks em PP abt Ingrid Betancourt, nx abt violência no Zimbabwe 25232 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

ANGOLA
4950, RNA-Canal "A", Mulenvos, 2140-2155, 07 Jul, Portuguese, songs, chatter; 25332, deteriorating; better on 08 Jul at 1921 when airing the 1900 newscast (Carlos Gonçalves, Portugal, dxldyg via DX LISTENING DIGEST)

BENIN
5025, ORTB, Parakou, 1415-1707, 06 Jul, French, pops, discussion and phone-ins in progress at 1710 when audio was weak; 25342. On 07 Jul, 1410, I found 5025 rated 35433 during the stronger peaks. Really surprising: one's almost compelled to check the time and see if it's not evening already! (Carlos Gonçalves, Portugal, dxldyg via DX LISTENING DIGEST)

BOLÍVIA
3110.0 BOL 05/07/2008 2155 R. Mosoj Chaski – Cochabamba – Quéchua,
Mx cantores –35333 - UG Colaborador: Ulysses Galletti - Cidade: Itatiba - S.P - Receptor: Rohde & Schwarz Modelo EK 47 - Acoplador de Antena: Mod. MFJ – 956 - Antena Longwire 37m posição N/S com Lowbander 9.1 Balun for Longwire Antenas (Via lista Radioescutas).

3310, R. Mosoj Chaski, Cochabamba, 2227-2239, 07 Jul, Quechua, talks, music; 23342, adjacent utility QRM, but it's usually a clean channel at approx. this time (Carlos Gonçalves, Portugal, dxldyg via DX LISTENING DIGEST)

3390.29 Emisoras Camargo, Camargo noted 2350 to 0012 8/9 July. [Wilkner] Robert Wilkner Pompano Beach, Southeast Florida, US (via HCDX)

4451.1 BOl 05/07/2008 2134 R. Santa Ana – Santa Ana de Yacuma – SS,
Mx Om - 25332 - UG Colaborador: Ulysses Galletti - Cidade: Itatiba - S.P - Receptor: Rohde & Schwarz Modelo EK 47 - Acoplador de Antena: Mod. MFJ – 956 - Antena Longwire 37m posição N/S com Lowbander 9.1 Balun for Longwire Antenas (Via lista Radioescutas).

4699 06/07 0224 R. San Miguel, Riberalta, px mxl em SS, OM "...aplausos a Don Francisco...", mx "...en los peligros de las corrientes del rio caudaloso..." 35322 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

4699.3 BOL 06/07/2008 0036 R.Radio San Miguel, Riberalta, – SS, OM
Talks "Proseguimos com nostro programa..."- 35443 - UG Colaborador: Ulysses Galletti - Cidade: Itatiba - S.P - Receptor: Rohde & Schwarz Modelo EK 47 - Acoplador de Antena: Mod. MFJ – 956 - Antena Longwire 37m posição N/S com Lowbander 9.1 Balun for Longwire Antenas (Via lista Radioescutas).

4865, R. Logos, Stª Cruz de la Sierra, 2157-2209, 06 Jul, Low German (tentatively), religious propaganda; 23341, QRM de B + CODAR (Carlos Gonçalves, Portugal, dxldyg via DX LISTENING DIGEST)

4699.35 Radio San Miguel, Riberalta, 0940 to 1020. 1015 chorale religious with om talk over, 1020 slow female alto vocal; signal improved permitting AM synchro lock on R75. 6 July [Wilkner] Robert Wilkner, Pompano Beach, Southeast Florida, US, Receptores Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8 e antena Russ Scotka build noise reducing antenna (Via Cumbre DX)

4716.19 Radio Yura, Yura absent both 6 and 7 July; 1000 to 1110 [Wilkner] Robert Wilkner, Pompano Beach, Southeast Florida, US, Receptores Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8 e antena Russ Scotka build noise reducing antenna (Via Cumbre DX)

4716.19, Radio Yura, Yura absent both 6 and 7 July; 1000 to 1110 (Robert Wilkner, Pómpano Beach, Southeast Florida, US, Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8, Russ Scotka build noise reducing
antenna, DX LISTENING DIGEST)

4797 06/07 2138 R. Mallku, Uyuni, cânticos em SS, "...con Jesus soy vencedor... 35322 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

BOTSWANA
4930 VOA, via Selebi Phikwe – Moepeng Hill, EE, 0330, 06/07, id OM: “VOA ------“, nxs 35233 (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

4930.0 04/07/2008 2058 R. VOA – EE, OM Talk – 35333 – UG Colaborador: Ulysses Galletti - Cidade: Itatiba - S.P - Receptor: Rohde & Schwarz Modelo EK 47 - Acoplador de Antena: Mod. MFJ – 956 - Antena Longwire 37m posição N/S com Lowbander 9.1 Balun for Longwire Antenas (Via lista Radioescutas).

4930 09/07 0500 BOT VOA, via Botswana, OM EE "...welcome today ...news Africa...Zimbabwe violence..." 45444 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

BRASIL
3325 R.Nossa Voz, São Paulo – SP, 2053, 07/07, OM dando telefone, relg 45323 (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

3325 05/07 2110 B R. Mundial, São Paulo/SP, YL rlgx "...a chama da misericórdia e do perdão..." 43443 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

3325 03/07 1701 B R. Mundial, São Paulo/SP, "Jornal da boa notícia" 45444 - Ivan Dias - Sorocaba/SP
Equipamento utilizado: Receptor RF Space SDR-IQ Antena Stoner Dymek DA-100E Faseador JPS ANC-4 (Via lista Radioescutas)

3325 03/07 1701 B R. Mundial, São Paulo/SP, "Jornal da boa notícia" 45444 - Ivan Dias - Sorocaba/SP
Equipamento utilizado: Receptor RF Space SDR-IQ Antena Stoner Dymek DA-100E Faseador JPS ANC-4

4755 BRASIL R. Imaculada Conceição, Campo Grande – MS, 2220, 06/07, mx c/ Daniel, id OM: “AM 580, Rádio Imaculada Conceição. Daqui a pouco tem mais música para você” 45333 (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

4785 R. Brasil, Campinas – SP, 2115, 08/07, OM, relg 45233 (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

4.790 - 21,42 - R Atlandida-Equitos-peru sinal 33243 –musical Aparecido Francisco Morato- py5aap-gg46qp Cornelio Procópio-PR,radio degen 1103 anatena dipolo 40 metros (Via lista Radioescutas)

4805, Radio Difusora do Amazonas,Manaus 0955 with om in Brazilian Portuguese, strong signal 9 July [Wilkner] Robert Wilkner, Pompano Beach, South Florida (Via Cumbre-DX)

4805 05/07 2140 R. Dif. do Amazonas, Manaus, tx esportiva w/ talks abt campeonato brasileiro de futebol 34333 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

4815 BRASIL R. Difusora, Londrina – PR, 0055, 06/07, id OM, relg 45233 (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

4825 06/07 2010 BRASIL: Rádio educadora, Bragança, PA, narração esportiva, 25322, Leonaldo Ferreira da Silva, Lagoa de Dentro – PB, Brasil. RECEPTOR: Sony ICF – SW33,ANTEN: Grundig EXT SW (Visa lista Radioescutas)

4825 R. Canção Nova, Cachoeira Paulista – SP, 2118, 08/07, reza da Ave Maria por mulheres, relg 45333 (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

4865.05, Radio Verdes Florestas (Pres), 1005-1020 Noted a steady broadcast of news presented by a male and female in Portugues language. Heard various place names such as "Brazil" and "Sao Paulo" mentioned. Couldn't pull out any ID's however. Signal was poor. (Chuck Bolland, July 9, 2008) Clewiston, Florida NRD545 (Via HCDX)

4865 BRASIL R. Alvorada, Londrina – PR, 2218, 06/07, ms gospel, relg 35333 (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

4885, R. Club do Pará, Belém PA, 2037-2106, 07 Jul, religious propaganda program A Prece Poderosa, ID + frequencies announcement followed by program Cartaz Desportivo at 2101; 35333.

4895 BRASIL R. Novo Tempo, Campo Grande – MS, 2217, 06/o7, jingle: “----- musical Novo Tempo”, relg 45333 (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

4915 BRASIL CBN Anhagüera, Goiânia – GO, 2215, 06/07, OM c/ pregação religiosa, relg 45333 (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

4.985 - 21,45 - R Brasil Central-Goiania-go sinal 44333- musicas Aparecido Francisco Morato- py5aap-gg46qp Cornelio Procópio-PR,radio degen 1103 anatena dipolo 40 metros (Via lista Radioescutas)

BURKINA FASO
R. Bourkina Ouagadougou, 5030 at 2157 UT July 2, Música Afro + Señal Intervalo + Noticias, francés, 33333 (Antonio
Madrid, Rubí, Barcelona (España), July 7, playdx yg via DXLD)

5030 05/07 2152 R. Burkina, Ouagadougou, tambores africanos, OM em FF w/ mx tribal, OM "...Rádio Burkina..." 23332 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

CHINA
4820 05/07 2147 Xinzang PBS, Lhasa, OM talks em mandarim 34333 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

4830, China Huayi BC, *1200-1216, July 3, in Chinese, mostly talking, fair. (Ron Howard, Asilomar Beach, CA, Etón E1)

CUBA
5025 CUBA R. Rebelde, La Habana, SS, 2049, 07/07, OM/OM, talks (Rubens Ferraz Pedroso; Bandeirantes – Paraná – Brasil) Receptor: Degen DE1103, Antena: De carretel Sony AN71.(Via lista Radioescutas)

EQUADOR
3220 HCJB Pifo, 0940 to 1005, exotically melodic vocal by yl with local level signal. 6 July [Wilkner] Robert Wilkner, Pompano Beach, Southeast Florida, US, Receptores Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8 e antena Russ Scotka build noise reducing antenna (Via Cumbre DX)

3220 HCJB Pifo continues very strong 0900; less strong at 0000. Synchro lock on the R75 Kiwa 9 July [Wilkner] Robert Wilkner, Pompano Beach, South Florida (Via Cumbre-DX)
3279.6 La Voz del Napo Tena subdued conversational Spanish at 0950 with good signal 9 July [Wilkner] Robert Wilkner, Pompano Beach, South Florida (Via Cumbre-DX)

3220 08/07 2328 EQA R. HCJB (tent.), Quito, OM talks em SS, mx andina, OM w/ Schedulle em SS mencção a "Quito" 24232 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

3280 08/07 2338 EQA R. LV del Napo (tent.), Tena, mx rock w/ YL talks unid. (forte interferencia de pulsos como um radar) 23222 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

4814.95 Radio El Buen Pastor,Saraguro Loma Loja, 0950 to 1005 om slow melodic vocal, good in usb and AM synchro lock with PBT to avoid the hash below signal 6 July [Wilkner] Robert Wilkner, Pompano Beach, Southeast Florida, US, Receptores Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8 e antena Russ Scotka build noise reducing antenna (Via Cumbre DX)

EUA
5.050 - 21,49 - R WWRB-Nascaysville.USA sinal 54444-programa religioso Aparecido Francisco Morato- py5aap-gg46qp Cornelio Procópio-PR,radio degen 1103 anatena dipolo 40 metros (Via lista Radioescutas)

FRANÇA
3965 05/07 2129 F R. Taiwan Intern., via Issoudun, OM/YL w/ talks em GG 34322 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

GUATEMALA
4052.5 Guatemala Radio Verdad, Chiquimula, noted with religious music by female artist, strong signal at 0600 on 7 July (Robert Wilkner, Pómpano Beach, Southeast Florida, US, Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8, Russ Scotka build noise reducing antenna, DX LISTENING DIGEST)

4052.5 Radio Verdad, Chiquimula, noted with religious music by female artist, strong signal at 0600 on 7 July [Wilkner] Robert Wilkner, Pompano Beach, Southeast Florida, US, Receptores Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8 e antena Russ Scotka build noise reducing antenna (Via Cumbre DX)

4052.50, Radio Verdad, 0112-0130 Just tuning around looking for anything that seems pertinent. Found this with a female in Spanish comments, then religious music. After a couple of tunes, the female returns and talks for a considerable time on religion. As she talked, could hear background noise from someone's child making with baby talk. At 0124, music returns. Signal was good. (Chuck Bolland, July 9, 2008) Clewiston, Florida NRD545 (Via HCDX)

HONDURAS
3975 05/07 2133 HNG Kossuth Radio (segundo o EiBi), Jászberény, OM w/ talks em Húngaro 34322 MMP
Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

INDIA
4940 06/07 2018 AIR – Guwahati, nx, mx “folclorica local”, 35332, Leonaldo Ferreira da Silva, Lagoa de Dentro – PB, Brasil RECEPTOR: Sony ICF – SW33,ANTEN: Grundig EXT SW (Visa lista Radioescutas)

INDONESIA
3325, RRI Palangkaraya (presumed), 1255-1306, July 1, usual program of non-stop indigenous music and chanting/singing, fair (Ron Howard, Asilomar Beach, CA, Etón E1, dxldyg via DX LISTENING DIGEST)

KIRGIZTAN
4010, Kyrgiz Radio(tent.) Bishkek. July-10 0016-0025 OM talks, 0019 string music maybe local, 0022 OM talks. Poor, some het 23332 (LOB-B). Lúcio Otávio Bobrowiec - Embu SP Brasil - Sony ICF SW40 - dipole 18m, 32m 4835, R Marañón(tent.), Jaen. July-10 SS 0004-0013 OM talks alternating local pop music. Fady, Short pieces readable, 23322 (LOB-B). Lúcio Otávio Bobrowiec - Embu SP Brasil - Sony ICF SW40 - dipole 18m, 32m
(Via Cumbre DX)

4010, Kirgizstan Kyrgiz Radio(tent.) Bishkek. July-10 0016-0025 OM talks, 0019 string music maybe local, 0022 OM talks. Poor, some het 23332 (LOB-B). Lúcio Otávio Bobrowiec- Embu SP Brasil - Sony ICF SW40 - dipole 18m, 32m (Via lista Radioescutas)

LIBERIA
4760, ELWA, 2218-2231, June 30, English. Contemporary religous mx w/ M & W ancrs b/w selections, poor-weak. (Barbour-NH)

MADAGASCAR
5010.0 MDG 05/07/2008 2104 R. Nasionaly Malagasy – MX local – 25332 –
UG Colaborador: Ulysses Galletti - Cidade: Itatiba - S.P - Receptor: Rohde & Schwarz Modelo EK 47 - Acoplador de Antena: Mod. MFJ – 956 - Antena Longwire 37m posição N/S com Lowbander 9.1 Balun for Longwire Antenas (Via lista Radioescutas).

MAURITANIA
4845, R. Mauritanie, Nouakchott, 0859- 07 Jul, Arabic, talks, ID at 0902 prior to newscast; gone at recheck at 0935, and not to be found on 7245; 34443. At 1420, 7245 was not reactivated (Carlos Gonçalves, Portugal, dxldyg via DX LISTENING DIGEST)

MEXICO
4800 Radio XERTA 0940 "Cumbia Cumbia Para Dios..." vocal into 0945 ID in English by yl "in the 60 meter band" and dot com www internet location; immediately followed by om ID en español, ments de "Voz Popular"; 6 July, similar ID. 1003 by yl in English followed by om en español 7 July [Wilkner] Robert Wilkner, Pompano Beach, Southeast Florida, US, Receptores Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8 e antena Russ Scotka build noise reducing antenna (Via Cumbre DX)

4800, XERTA, 0940 "Cumbia Cumbia Para Dios..." vocal into 0945 ID in English by YL "in the 60 meter band" and dot com www internet location; immediately followed by OM ID en español, mentions de "Voz Popular"; 6 July, similar ID. 1003 by YL in English followed by om en español 7 July (Robert Wilkner, Pómpano Beach, Southeast Florida, US, Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8, Russ Scotka build noise reducing antenna, DX LISTENING DIGEST)

4800 XERTA from 0930 to 1045 transmitter on with no audio 9 July [Wilkner] Robert Wilkner, Pompano Beach, South
Florida (Via Cumbre-DX)

NIGÉRIA
4770, R. Nigeria, Kaduna, 1423-1714, 06 Jul, English, pops, news at 1700 when rated 25343 and improving; 15331 (Carlos Gonçalves, Portugal, dxldyg via DX LISTENING DIGEST)

4770 05/07 2135 R. Nigéria, Kaduna, mx pop em EE, OM talks em EE 23222 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

PAPUA NOVA GUINEA
3335, Radio East Sepik (presumed), 1233-1250, July 1, in English, coverage of a session of Parliament (assume was recorded), speeches ("Thank you Mr. Speaker and honorably members . ") about the responsibilities of Parliament and intergovernmental relations, fair-poor, 1250 into C&W song.

3385, Radio East New Britain, open carrier July 1, with no audio (Ron Howard, Asilomar Beach, CA, Etón E1, dxldyg via DX LISTENING DIGEST)

PERU
3329.53 Radio Ondas del Huallaga, Huánuco 2357 to 0010 with om over music 8/9 July. [Wilkner] Robert Wilkner Pompano Beach, Southeast Florida, US (via HCDX)

4746.9 PRU 05/07/2008 0043 R. Huanta 2000 – Huanta, SS, OM
Tlaks "Atravez do decreto legislativo..." 45333 - UG Colaborador: Ulysses Galletti - Cidade: Itatiba - S.P - Receptor: Rohde & Schwarz Modelo EK 47 - Acoplador de Antena: Mod. MFJ – 956 - Antena Longwire 37m posição N/S com Lowbander 9.1 Balun for Longwire Antenas (Via lista Radioescutas).

4746 09/07 0006 PRU R. Huanta 2000, Huanta, mx folclóricas w/ "Charangas" (instrumento de cordas da região andina) com gritos de "Huanta", OM em quéchua e YL em SS "...adelante...no te preocupes...", (QRM de SSB) 22332 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

4775 09/07 0013 PRU R. Tarma, Tarma, mx andina típica w/ YL, 24322 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

4790 07/07 0114 R. Visón L V Salvación, Chiclayo, px da "Iglesia Pentecostal ...", fiéis contando sua benção, "...glória Jesus, bendito seya su nombre...en la Iglesia Pentecostal...", seguido de mx rlgx 35232 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

4790.2, R. Vision, 0151-0202, June 30, Spanish. Familiar format w/ M preaching to the congregation thru ToH, poor w/ band noise & CODAR. (Barbour-NH)

4790,2 09/07 0347 PRU R. Visión LV Salvación, Chiclayo, OM talks rlgx SS "...gloria Jesus...aleluia...bendito seya el señor..." 34333 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

4824.49, La Voz de la Selva, Iquitos signed on after 1100 9 July. [Wilkner] Robert Wilkner, Pompano Beach, South Florida (Via Cumbre-DX)

4826.45 Radio Sicuani, Sicuani 0010 very weak 9 July [Wilkner] Robert Wilkner Pompano Beach, Southeast Florida, US (via HCDX)

4826.51, 0140-0200 06.07, R Sicuani, Sicuani, Spanish talk 24232, weak heterodyne from Zimbabwe 4828 (Anker Petersen, Skovlunde, Denmark on my AOR AR7030PLUS with 28 metres of longwire, via Dario Monferini, playdx yg via DXLD)

4826.45, Radio Sicuani, Sicuani either off or a late sign on 9 July, signal is not strong here and is dominated by Zimbabwe on 4828 around 0000 unless lsb narrow filter is used. [Wilkner] Robert Wilkner, Pompano Beach, South Florida (Via Cumbre-DX)

4835, Peru, R Marañón(tent.), Jaen. July-10 SS 0004-0013 OM talks alternating local pop music. Fady, Short pieces readable, 23322 (LOB-B). Lúcio Otávio Bobrowiec- Embu SP Brasil - Sony ICF SW40 - dipole 18m, 32m (Via lista Radioescutas)

4835.6 Radio Marañon, Jaen, 2355 to 0010 return noted after several weeks off the air 8/9 July. [Wilkner] Robert Wilkner Pompano Beach, Southeast Florida, US (via HCDX)

4835.6, Radio Marañon Jaen 1022 to 1130 with very strong signal, good synchro lock on the R75 Kiwa, "...Miércoles ...campisino... ademas en el centro de......departamento de....." energetic programming with shouted announcements by om and yl. Simply "Radio Marañon" 1032, ID shouted in midst of flute and drum solo by om, Held in well after 1100. Radio Marañon the strongest Peru this morning. 9 July. [Wilkner] Robert Wilkner, Pompano Beach, South Florida (Via Cumbre-DX)

4835, R Marañón(tent.), Jaen. July-10 SS 0004-0013 OM talks alternating local pop music. Fady, Short pieces readable, 23322 (LOB-B). Lúcio Otávio Bobrowiec - Embu SP Brasil - Sony ICF SW40 - dipole 18m, 32m (Via Cumbre DX)

4940, R.San Antonio, Villa Atalaya, 2217-2228, 07 Jul, Castilian, songs; 25231.

4955.0 PRU 05/07/2008 2150 R. Cultural Amauta – Huanta – Quechua, Mx
local – 25332 – UG Colaborador: Ulysses Galletti - Cidade: Itatiba - S.P - Receptor: Rohde & Schwarz Modelo EK 47 - Acoplador de Antena: Mod. MFJ – 956 - Antena Longwire 37m posição N/S com Lowbander 9.1 Balun for Longwire Antenas (Via lista Radioescutas).

4990.94 Radio Manantial, Huancayo, 1000 on 6 July [Wilkner] Robert Wilkner, Pompano Beach, Southeast Florida, US, Receptores Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8 e antena Russ Scotka build noise reducing antenna (Via Cumbre DX)

4990.94, Radio Manantial, Huancayo, 1000 on 6 July (Robert Wilkner, Pómpano Beach, Southeast Florida, US, Icom 746Pro, Icom R75 Kiwa, NRD 535D, Drake R8, Russ Scotka build noise reducing antenna, DX LISTENING
DIGEST)

4991, R. Manantial (tentative), Chilca, 2226-2235, 07 Jul, Indian songs; 15241 (Carlos Gonçalves, Portugal, dxldyg via DX LISTENING
DIGEST)

4955, R. Cultural Amauta, Huanta, 2220-2233, 07 Jul, Quechua, talks; 35342.

5030, 2147, 7 July, R. Virgen de La Alta - Hugmachoco [sic], Peru, Sinal 44333, noticiario (Aparecido Francisco Morato, PY5AAP, gg46qp, Cornelio Procópio, Paraná, Degen 1103, antena dipolu 40 metros, dxclubepr yg via DXLD) Sic --- it`s de la Altagracia, Huamachuco. Rarely reported station tho listed in WRTH as such, but where`s the ID? He also reports R. Atlántida on 4790 instead of Visión, and WWRB - ``Nascaysville`` on 5050 (Glenn Hauser, OK, DX
LISTENING DIGEST)

5.030 - 21,47 - R.Virgen de La Alta - Hugmachoco-Peru-sinal 44333-noticiario Aparecido Francisco Morato- py5aap-gg46qp Cornelio Procópio-PR,radio degen 1103 anatena dipolo 40 metros (Via lista Radioescutas)

REINO UNIDO
3955 05/07 2119 KBS World, via Skelton, YL/YL EE "...KBS World...Broadcasting...Shortwaves...", S/Off 2128 35333 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

SÃO TOMÉ E PRINCIPE
4960 09/07 0458 STP VOA, via São Tomé e Principe, OM EE "...United States...George Washigton..."35333 MMMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

SWAZILÂNDIA
3200 09/07 0455 SWZ TWR via Swazilândia, YL EE Id "...Trans World Radio..." seguido de mx gospel 44343 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

4775 09/07 0504 SWZ TWR, via Swazilândia, mx gospel OM EE "...the prophet..." 45444 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

ZIMBABUE
4828, Voice of Zimbabwe, Gweru. July-09 2151-2207 instr. hilife music selections. het 32333 (LOB-B). Lúcio Otávio Bobrowiec - Embu SP Brasil - Sony ICF SW40 - dipole 18m, 32m (Via Cumbre DX)

4828, Zimbabwe, Voice of Zimbabwe, Gweru. July-09 2151-2207 instr. hilife music selections. het 32333 (LOB-B). Lúcio Otávio Bobrowiec- Embu SP Brasil - Sony ICF SW40 - dipole 18m, 32m (Via lista Radioescutas)

4965 07/07 0125 The Voice Africa, Lusaka, mx Gospel em EE (nada consta no EiBi, somente no PWBR) 34322 MMP Marcio Martins Pontes, Registro/SP - Rx Icom IC R-70, Yaesu FRG 7700 - Atx T2FD, LW 35 metros (Via lista Radioescutas)

4965.0 ZMB 05/07/2008 2059 R. The Voice of África, Lusaka, Yl Talk –
35333 - UG Colaborador: Ulysses Galletti - Cidade: Itatiba - S.P - Receptor: Rohde & Schwarz Modelo EK 47 - Acoplador de Antena: Mod. MFJ – 956 - Antena Longwire 37m posição N/S com Lowbander 9.1 Balun for Longwire Antenas (Via lista Radioescutas).

NÃO IDENTIFICADAS:

3450 08/07 2348 UND R. Unid. (ident. como Radio Católica Mundial), OM w/ rlgx em SS, "...muchas gracias a Dios...muchas gracias al Padre Santo...Radio Catolica Mundial...Maria Imaculada, cuide de nosostros..." 35222 MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

3453, 30/06 2315, Spanish religion, "...el sangre de los santos apóstolos... evangelio de nuestro señor Jesús Cristo [sic]... hermanos y hermanas..." 35333 MMP (MARCIO MARTINS PONTES, REGISTRO/SP, RX ICOM IC R-70, YAESU FRG 7700, ATX T2FD P/ 49 METROS, @tividade DX July 6 via DXLD)

4040,7 09/07 0018 B Unid, OM/OM w/ talks abt "...aquí a bordo eu ouví que encontraram o corpo do padre (seria do Pe. Aderli de Carli ???), menção aos navios "Macaé" e "Guanabara" MMP Marcio Martins Pontes, Registro – SP, Receptor Icom IC R 70 + Datong FL2 e Antena T2FD(Via lista Radioescutas)

4910, at 0108 on 7/3. Quite possibly some sort of spur or some such. Almost all talk with an occasional bit of very brief
music thrown in and the earnest flavor of a preacher. Would have liked to think this was AIR-Jaipur but I don't hear Indian regionals on this band at this hour. And none of the others were putting on AIRS (Gerry Dexter, WI, NASWA Flashsheet via DXLD)




TÉCNICA EM ONDAS TROPICAIS

NOÇÕES BÁSICAS PARA O DEXISMO EM ONDAS ONDAS TROPICAIS

a)    Introdução:

Quando surgiram estes tais Trópicos de Câncer e Trópico de Capricórnio, os quais deram origem á faixa Tropical do globo terrestre ?

Essas coordenadas são muito antigas. Por volta do século 2 a.C. elas já apareciam em mapas feitos pelo astrônomo grego Hiparco de Nicéia (161-127 a.C.). Depois, elas surgem em um mapa-múndi de outro grego, Cláudio Ptolomeu (c. 90-170 d.C.). Tanto o Equador como os trópicos são projeções na superfície terrestre de fenômenos celestes. O Equador, por exemplo, é uma projeção na Terra de uma linha imaginária, chamada Equinocial, que divide o céu em duas metades iguais. Os trópicos de Câncer e Capricórnio também são linhas projetadas na Terra a partir de posições alcançadas pelo Sol em seu deslocamento no céu. Os antigos astrônomos observaram que, quando o astro chegava ao seu máximo distanciamento ao norte, a Constelação de Câncer estava ao fundo no céu. E, quando este deslocamento era ao sul, o astro passava pela Constelação de Capricórnio. Daí os nomes.

Se tivermos um pouco de paciência e formos brindados com algumas condições favoráveis, temos condições de ouvir o mundo, através da chamada Banda Tropical.

Nesta faixa do espectro de Radio Freqüências, iremos encontrar emissoras Africanas, Asiáticas, Européias, das três Américas e até da Oceania., pois em ondas tropicais conseguimos captar emissões de todos os continentes, sempre que unirmos paciência, boas antenas, condições favoráveis de propagação e principalmente saber o que ouvir e no momento certo do dia.

No Brasil, este segmento de onda já foi muito mais utilizado do que é hoje.

Eu tenho saudades das emissões em 2.460 KHz da Radio Alvorada de Rio Branco no Acre, que era muito bem captada aqui em Minas Gerais. Essa emissora anteriormente se chamava Radio Progresso e sempre retransmitia a programação da Radio Bandeirantes de São Paulo e por isso funcionava para mim como o meu “estepe” para ouvir os jogos do Corinthians, quando a Bandeirantes não chegava em meu Shack ou tinha interferência de emissoras adjacentes. Eram outros tempos, mas hoje, mesmo com a saída de algumas emissoras brasileiras, algumas ainda se mantém e temos no cenário mundial um campo muito vasto para a pesquisa de escutas. Acredito que o envio de informes de recepção que fizermos ás nossas emissoras de Ondas Tropicais será o material principal para o manutenção das mesmas no ar.

O segmento de 2300 a 5060 kHz é conhecido como Ondas Tropicais por ter sido escolhido mundialmente, para abrigar as estações de rádio que se situam dentro da faixa tropical do globo terrestre (entre os trópicos de Capricórnio e Câncer).

Porém existem muitas exceções mundiais á esta regra, e a principal exceção está na faixa de 75 metros (3900 a 4000 kHz) que é ocupada por emissoras de diversas partes do mundo, dentro e fora dos trópicos

b) Os limites da Banda:

Mas, para falarmos de um determinado segmento do espectro de RF, temos antes, de partir de definições que sejam embasadas em caráter oficial, na forma da lei, para podermos determinar com exatidão os limites do campo onde iremos semear nosso trigo.

Falo isso porque tenho observado em diversas publicações, a menção do segmento de Ondas Tropicais com diversos “:bandwiths” diferentes. Alguns falam que está situado entre as freqüências de 2.300 KHz e 5060 KHz, outros que é a faixa de 2.300 KHz a 5.900 KHz e além destas aparecem outras menções diferentes.

Como estamos no Brasil, acredito que o correto é nos resguardarmos dentro do que determina a lei de telecomunicações brasileira, e assim sendo pesquisei na ANATEL (Agência Nacional de Telecomunicações), de onde retirei a definição considerada oficial do que chamamos de Ondas Tropicais, bem como a extensão desta faixa para a legislação brasileira.

A ANATEL,  amparada pela legislação Nacional de Telecomunicações, determina que:

“OT (Ondas Tropicais) - é a modulação em amplitude (AM) cuja portadora está compreendida na faixa de freqüência de 2.300 kHz até 5 060 kHz. E a outorga para execução dos serviços de Radiodifusão OT, será precedido de um processo licitatório, observadas as disposições legais e regulamentares.”

Outrossim, até para também ser coerente com um artigo publicado pelo Robert Veltmeijer no Atividade DX número 125 de Dezembro de 1994, ainda sob a tutela do DX Clube Paulista; acredito que, nós brasileiros, devemos considerar  como segmento de ondas tropicais a faixa que compreende as freqüências de 2.300 KHz á 5.060 KHz e nenhum Hz a mais ou a menos.

Desta maneira, se ouvirmos o Serviço em espanhol da KBS, transmitindo desde Sackville no Canadá na freqüência de 6.045 KHz podemos considerar como uma transmissão de Ondas Tropicais, porém já a transmissão da Radio Guaíba em 6.000 KHz deve ser considerada uma emissão em Ondas Curtas e nunca em Ondas Tropicais.

Outro fato, que de acordo com a legislação brasileira de Telecomunicações deve ser levado em conta é o modo da emissão pois assim sendo, qualquer transmissão em SSB nesta banda especificada não pode ser considerada como Ondas Tropicais na conformidade de nossa lei que determina somente emissões em AM nesta faixa.

c)  O que existe para ouvir:

Este segmento de 2.300 á 5.060 KHz , compreendido pela Ondas Tropicais, é um espaço muito significativo aos dexistas no dial do rádio pois proporcionam excelentes escutas nacionais e internacionais.

Além disso, temos nesta faixa uma quantidade muito grande de países, tais como Botswana, Bolívia, México, Beni, Nigéria, Nepal, Equador, Colômbia e localidades que são apenas um ínfimo ponto (ou nem constam)no mapa mundi tal como, Krasnoyarsk, Perm, Khanty-Mansiysk, Petropavlo na Rússia Asiática,  também outras como Guwahati, Port Blair, Leh e muitas mais a serem adicionados á nossa coleção de escutas.

Por um acordo internacional, ocorrido em 1959, as freqüências compreendidas entre 2.300 KHz e 5.060 KHz, foram reservadas especialmente para as emissoras situadas em países das áreas tropicais.

Mas nem todos no mundo seguem esta diretriz e assim temos diversas exceções.

Nestes casos, podemos citar a Austrália e a África do Sul, que mesmo não sendo países tropicais emitem neste segmento de onda.

Seguindo esta vertente de dissidentes temos muitos outros países que também não aderiram a este acordo e entre estes  estão a ex União Soviética (atual Rússia), que  se reserva o direito de transmitir em qualquer freqüência entre 3.950 KHz e 27.500 KHz, a China, a Mongólia, e mais alguns outros que a medida que você for pesquisando a faixa, irá encontrar pois na faixa de OT não é impossível se ouvir algum país do qual nunca se teve idéia de existir. Devido a estes dissidentes do acordo mundial é que ouvimos muitas emissoras chinesas e de paises da Ex URSS, nesta banda.

d) Materiais necessários para se efetuar as escutas:

Para o dexista que resolva se dedicar ás escutas das Ondas Tropicais, tenho alguns conselhos que julgo importes e básicos:

Escolha um bom receptor, que tenha uma resposta satisfatória na banda de Ondas Tropicais.

Não queira fazer isso “do dia pra noite”, com pressa, verifique os diversos receptores á que tiver acesso,  até se decidir por um, através sempre da experimentação.

Para tomar esta decisão nem sempre será necessário se optar por um receptor digital, caro e até e  específico para estas escutas, pois existem receptores digitais por preço acessível que trabalham muito bem em OT e também muito radio antigos, até valvulados que apresentam um desempenho muito bom na Banda Tropical. Eu por exemplo, utilizo os receptores chineses fabricados pela Degen, os modelos DE1121 e o DE1103, mas também tenho realizado boas escutas com um receptor militar da Telefunkem, modelo KW, que pesa 53 kilos ,foi fabricado em 1964 e é valvulado.

Utilize um sistema de antena compatível com a faixa de freqüência que pretende ouvir.

Não queira ouvir ondas Tropicais com uma antena cortada para a banda de OM ou para a Banda de OC, você terá de utilizar uma antena específica.

No caso de possuir espaço em sua residência, aconselho a utilização de uma antena Long Wire cortada para oscilar com melhor eficiência nas Ondas Tropicais e para calcular e construir uma antena assim repasso algumas informações úteis.

Para calcularmos o comprimento de uma antena Long-Wire para uma banda de freqüência determinada, temos de calculá-la para o centro desta banda.

Como a banda de Ondas Tropicais vai de 2.300 a 5.060 KHz, temos que calcular a freqüência central da Banda através do cálculo de média aritmética:

2.300  +  5.060    =  7.360  =   3.680

          2                        2

Com base neste valor de 3.680 que é a sua freqüência central de operação, teremos condições de calcular o comprimento de uma antena em condições de oscilar em toda a Banda Tropical.

Agora completemos os cálculos para determinar o comprimento do fio desta nossa LW/OT.

Uma antena ideal deve ter o comprimento da onda sob qual irá trabalhar, ou então múltiplos desta onda (1/2 ou ¼ de onda) e para se chegar a se chegar a esta medida usa-se dividir a velocidade da luz pela freqüência .

Porém devemos considerar em nossos cálculos que  a velocidade da radiofreqüência no condutor da antena não é igual a velocidade da RF no espaço livre, pois o condutor sempre oferece uma resistência maior á passagem da RF que o ar livre. Quando menciono resistência, faço isso incorretamente somente para facilitar o entendimento de quem lê, pois resistência é uma grandeza que se aplica somente aos circuitos de corrente contínua, que não é nosso caso. Uma antena está sujeita á ação de corrente alternada que é o sinal de RF variável segundo sua freqüência. O correto seríamos falarmos  reatância resistiva, mas isso poderia dificultar o entendimento por ser um termo bem menos compreendido pelo público em geral.  Assim sendo foi especificado uma constante para o valor de resistência (reatância Resistiva) do condutor e este valor é 0,95.

Montando nossa fórmula temos:

Caixa de texto: Velocidade da RF x Constante de perda do condutor  =  Comprimento em metros
         Freqüência central de trabalho da antena







Como sabemos que:

Velocidade da RF no espaço  =  299 792 458 m / s

Constante de perda do Condutor  =  0,95

Freqüência central da banda de OT  =  3.680 Khz

Substituindo estes valores na fórmula e fazendo a resolução da mesma, temos:

299.792  x  0,95   =  294.8020  =  77,39... que podemos arredondar para 78 metros

        3.680                   3.680

Logo 78 metros seria o comprimento para uma antena ideal, de onda completa, em OT.

Mas, pelas dificuldade de espaço que sempre temos em nossas residências, nem sempre se apresentam condições de montar um sistema de antena com este comprimento e assim somos obrigados a trabalhar com múltiplos deste comprimento de onda, mas esse recurso não contribui significativamente para a diminuição do desempenho da antena e assim:

Se fôssemos utilizar uma LW/OT de ½ onda, esta teria    =  39 metros.

E se fôssemos trabalhar com ¼ de onda nossa antena teria  20 metros.

Atualmente, montei uma long-Wire específica para Ondas Tropicais e utilizei o comprimento de 9,75 metros  por ser um comprimento menor e mais fácil de ser trabalhado mecanicamente e o qual tem se mostrado muito efetivo na banda.

Mas, determinado o comprimento ideal, antes de executarmos a montagem final, passemos ao “enriquecimento” do projeto de nossa antena de fio para Ondas Tropicais.

No “tecniquês”da atualidade aparecem diversas expressões que são utilizada com o intuito de tornar uma apresentação aparentemente mais técnica ainda, uma delas é o tal “agregar valor”, e eu despudoradamente, vou utilizar esta expressão agora.

Como primeira providência para agregar valor á nossa antena Long-Wire de Ondas Tropicais, temos de aumentar o “Q”da antena.

Infelizmente terei de intercalar algumas considerações técnicas sobre isso, mas vou procurar utilizar uma linguagem bem “dow” para não complicar a vida dos que não são da área.

Quando uma antena está cortada no comprimento correto ela ressona na freqüência para a qual está calculada e desta maneira a chamamos de antena ressonante, pois ela ressona na freqüência especificada.

Na medida em que uma antena vai perdendo esta qualidade de ressonar ela vai se tornando reativa, e o que determina isso é primordialmente o “Q” da antena.

Este famigerado “Q”, está sempre diretamente relacionado com a resistência (reatância resistiva) de uma antena,  é determinado pela capacidade dessa antena de conduzir a corrente elétrica. Quanto menor resistência (reatância resistiva) ela opuser á passagem da corrente, menor será o seu “Q” e conseqüentemente melhor será sua ressonância.

Ora, se eu montar minha long-Wire com um fio de Ouro, este “Q “será muito baixo e sua ressonância magnífica. Mas isso fica caro e impraticável.

Como posso encontrar um subterfúgio mais econômico para baixar o  “Q “de minha antena ?

Ora, se um condutor de cobre tem um determinado valor de condutância, dois condutores em paralelo terão, conseqüentemente um valor maior de condutância.

Podemos, aqui,  fazer uma analogia que facilitará ainda mais o entendimento: dois canos de água de ½ polegada conduzem mais água que um apenas...

Assim sendo se ao invés de um condutor somente, eu montar a minha Long-Wire com dez condutores em paralelo, aumentarei consideravelmente sua condutibilidade e por conseqüência diminuirei o seu “Q” o que resultará em melhores condições de ressonância.

Diminuir o “Q” faz, diretamente,  uma antena ficar menos reativa e o efeito reativo é o que diminui a faixa de ressonância da antena. A antena mais reativa irá atuar em uma faixa muito estreita dentro da banda e não nela toda. Uma antena assim atua bem somente em algumas freqüências.

Para diminuir este “Q”, podemos utilizar o seguinte artifício.

Como um rolo da cabinho de 1 mm, possuem 100 metros de cabo e tem um preço relativamente baixo, os quais podem ser divididos em 10 “pernas” de  9,75 metros (LW de ¼ de onda), as quais poderão ser unidas em paralelo, aumentando a condutância o sistema e por conseguinte diminuindo o “Q”da antena.

O incrível, é que por diversos outros fatores técnicos, estes dez cabinhos de 1 mm, diminuem mais o “Q” da antena que se em seu lugar fosse utilizado apenas um condutor de 10 mm.

Porém, estas 10 “pernas”deverão ser esticadas longitudinalmente, em paralelo, sem serem enroladas, para evitar o efeito indutivo. Terão ainda, mesmo que sejam isoladas individualmente ( o cabinho já é isolado), serem unidas por solda, todas juntas, nas extremidades. Para manter o fios paralelos, deve-se prende-los juntos, a cada 50 cm da extensão com fita isolante, para dar uniformidade ao conjunto.

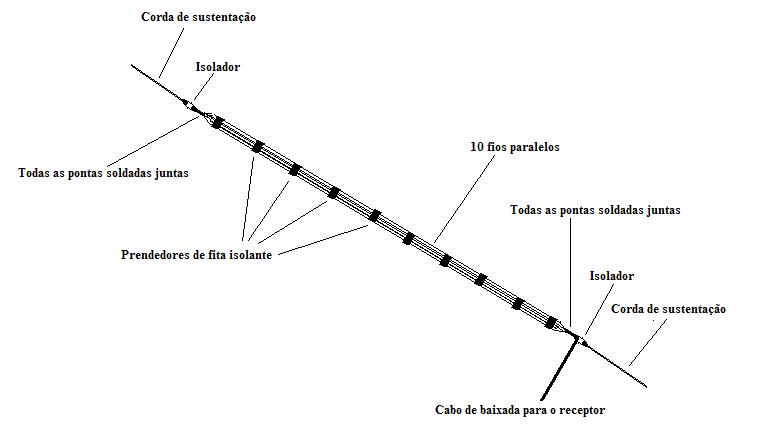

Na figura seguinte mostramos o aspecto que ficaria uma montagem como esta que citamos.



Mas, podemos “agregar mais valor” á nossa Long-Wire de OT, se lhe acrescentarmos um Balum. Que é um dispositivo muito importante no caso desta antena de fio longo, por dois motivos específicos.

O primeiro motivo é o de nossa antena ter uma impedância específica em torno de 400 a 500 ohms e deverá estar conectada por um cabo coaxial de 50 a 75 ohms a um receptor que apresenta uma impedância de entrada de 50 ohms. Para que exista um acoplamento perfeito neste sistema temos de fazer uma adequação nestas impedâncias tão diferentes e isso é feito através de um balum.

No caso desta antena utilizamos um balum de relação 9:1, que em resumo é um transformador de impedância que ao receber uma determinada impedância de entrada entrega em sua saída um valor nove vezes menor. Assim , um valor de 450 ohms na entrada do balum resulta em 50 ohms em sua saída e desta maneira o sistema fica com um, quase perfeito, “casamento de impedância”

Nesta atividade de casamento de impedância, a péssima qualidade dos cabos coaxiais que encontramos no Brasil, sem exceção para nenhum fabricante, faz com que tenhamos uma margem de erro muito grande nos baluns. Por terem de exportar receptores para países onde sabidamente serão conectados a cabos coaxiais de impedância diferente da especificada, os fabricantes já confeccionam a entrada destes receptores com uma faixa larga de impedância. Com isso a confecção do balun torna-se muito menos crítica do que seria se tivéssemos de faze-lo para condições de valores mais precisos.

Já o segundo motivo da utilização de um balum em nossa long-Wire é para transformar a saída desbalanceada da antena long-Wire em uma saída balanceada que permita a conexão equilibrada de um cabo coaxial à mesma pois as entradas dos receptores transistorizados digitais (ICOM, SONY, etc ) são desbalanceadas. Lembro que a grande maioria dos receptores valvulados, possuem entrada desbalanceada, mas isso não é regra geral, pois meu receptor Telefunkem KW possue duas saídas para antena, uma `desbalanceada e outra balanceada.

Para não enriquecer o artigo com vernacular “tecniquês” vou definir estas saídas como: Desbalanceada é a que é feita com cabo coaxial e balanceada é a que é feita com fio singelo.

Mostrarei agora algumas maneiras fáceis e econômicas de você mesmo confeccionar o seu balum de relação de 9:1 a ser utilizado em sua Long-Wire de Ondas Tropicais.
Cheguei a estes resultados de montagens, após muitas experimentações e consultas á literaturas técnicas específicas sobre o tema.

Porém procurei me ater ao desejo de efetuar uma montagem utilizando materiais fáceis de serem encontrados por qualquer radioescuta, mesmo em pequenas cidades do interior.

Nas três figuras seguintes, mostro as maneiras de se efetuar estas montagens, sendo que o radioescuta deverá optar pelo processo que lhe seja mais fácil de executar. Todos os três apresentaram resultados Parelhos na sua aplicação.

Os desenhos seguintes são auto-explicativos de cada montagem sendo que devo esclarecer que os enrolamentos são feitos com três fios em paralelos (Batizados por A, B e C) sendo que realizei experiências com as bitolas 18, 19 e 20 AWG (fio de enrolamento de motores) como também cabinho colorido de cabos telefônicos e todos se mostraram com resultado onde as diferenças eram desprezíveis no resultado final.

A fiação do balun não é feita com as bobinas enroladas paralelamente umas as outras, na realidade deve-se enrolar os fios das três bobinas, formando uma “cordinha” com eles e será com esta “cordinha” que se enrolará as bobinas. É importante marcar as extremidades de cada fio (A,B e C) para poder se identificar cada bobina na hora de fazer as conexões entre elas, mas se utilizar cabinho de cabo telefônico utilize de três cores diferentes. A maneira de efetuar as conexões dos fios aparecem em cada desenho.

Como o balum deverá ficar logo na saída da antena, ali bem na ponta da Long-Wire, fazendo a interligação dela com o cabo de descida que será levado ao receptor. Por estar montado sempre externamente, estará sujeito ás intempéries climáticas, e assim você deverá protege-lo do sol e da chuva, acondicionando-o em uma caixa plástica (saboneteira, tubo de Cebion, recipiente de filme fotográfico, etc), vede bem para evitar umidade, com silicone, Araldite, durepoxi, massa plástica ou fita de auto fusão.

Nas figuras seguinte vemos a montagem prática dos diversos modelos de baluns citados no texto.


Balum 9:1 confecionado com núcleo de barra de ferrite:


Balum confecionado com núcleo de ferrite aproveitado de Fly-Back de televisor:



Balum confeccionado com núcleo toroidal, aproveitado de fontes de computadores:

E para encerrar este tópico sobre a montagem da Long-Wire, apresento aquilo que julgo mais importante neste tipo de antena: o aterramento.

A sua Long-Wire é um tipo de antena, que devido as suas características eletromecânicas, possui uma imensa capacidade de captação de interferências eletromagnéticas. É por isso que as long-Wires são consideradas antenas ruidosas.

Mas vejamos que é esta tal interferência eletromagnética, para que possamos adotar medidas que possam eliminá-la ou mesmo diminuí-la consideravelmente.

A interferência eletromagnética é  um campo ou onda elétrica ou magnética que altera o funcionamento de um equipamento, no nosso caso o nosso receptor. Em alguns casos a interferência pode ser insignificante não comprometendo o resultado final do rádio pois  o mesmo continua desempenhando sua função a pesar da interferência há a compatibilidade eletromagnética.

A interferência pode ser proposital ou acidental e pode ser de origem natural ou artificial. O campo geomagnético é de origem natural e causa interferência em sistemas elétricos em geral. As manchas solares também causam interferência em sinais de telecomunicação aqui na Terra. Outros exemplos de causas naturais de IEM são as descargas atmosféricas e os ventos. Podem ser citados alguns equipamentos que geram campos eletromagnéticos interferentes como: microcomputadores, microcontroladores, linhas de transmissão de energia elétrica, explosão nuclear, motores elétricos, circuitos de eletrônica digital, velas de automóveis e motocicletas, rádios de comunicação. A IEM pode ser radiada (pelo ar) ou conduzida (se propaga por condutores) É comum encontrar a sigla IEM para interferência eletromagnética.

Existem várias técnicas para evitar ou reduzir a IEM, entre estas técnicas estão o aterramento elétrico, a blindagem magnética, a blindagem elétrica, o uso de filtros, o isolamento ótico, os protetores elétricos.

No caso de nossa Long-Wire, optamos (por questões de maior facilidade e economia) pelo aterramento.

Porém antes até de falarmos sobre o processo de aterramento que iremos utilizar devemos esclarecer que ele estará sendo utilizado somente para a diminuição do nível de ruído captado pela antena e nunca poderá em hipótese nenhuma ser tratado como um dispositivo de proteção do sistema contra surtos de tensão ou descargas atmosféricas. O nosso aterramento será usado como um “bypass” do sinal de ruído para a terra.

Como vimos nos desenhos de montagens dos baluns de relação 9:1, todos eles possuem quatro pontos de conexões externas, um para a malha do cabo coaxial, um para o “vivo”do cabo coaxial, um para a antena propriamente dita e o quarto para o aterramento.

Este aterramento, deverá ser feito com uma barra metálica, de mais de 1,5 metro de comprimento, que deverá ser fincada no solo em local bem próximo a haste isolante que sustenta um dos lados da antena.

Deve-se interligar esta haste fincada ao ponto de aterramento do balum, de preferência por conexões soldadas e no caso de isso ser impossível, que seja utilizado parafusos bem apertado nesta função.

Como não se trata de um aterramento de proteção, mas sim um desvio de sinais indesejáveis, poderá ser utilizado fio fino, nesta interligação.

Um cuidado especial que se deve ter é o de evitar o chamado “loop de terra” que, por um pequeno descuido ou desconhecimento, poderá gerar muitos ruídos indesejáveis nos nossos Shacks

Um loop de terra (“ground loop”) ocorre quando existe mais de um caminho de aterramento entre duas partes do equipamento. Como temos um aterramento na nossa antena, se não tomarmos cuidado e, por exemplo, utilizarmos uma mesa metálica para acomodar nosso receptor, sem uma toalha isolante sobre ela; esta mesa, por ter os pés metálicos sobre a terra, formará um segundo caminho de aterramento o qual se interligará ao nosso aterramento da antena, através da própria terra e este caminho duplo forma o equivalente ao loop de uma antena, que muito eficientemente capta as correntes de interferência.

Muitas outras condições podem gerar este caminho duplo e é importante analisarmos bem nosso sistema de recepção para verificar se eles não estão presentes nele.

Outra providência que deverá ser tomada, é para se evitar a ocorrência de cargas estáticas induzidas na antena, e nisso deve-se utilizar dois diodos retificadores de alta capacidade de isolamento de tensão, montados um inverso ao outro, entre as conexões de “vivo”e malha do cabo coaxial.

Estes diodos podem ser da especificação 1N7007, que são muito baratos e fáceis de serem encontrados

No desenho seguinte mostramos como fazer a montagem destes diodos.

Falamos até aqui da parte dita “mecânica” necessária a uma estação dexista para Ondas Tropicais.

Certo é que poderiam ser acrescentados mais algumas informações dentro deste tópico, tais como o uso do gravador, a utilização de acoplador, etc.

Mas julgamos que estas serão medidas que o próprio dexista irá acrescentando ao longo de sua aquisição de experiência na área.
Procuraremos agora, mudar um pouco o rumo destas nossas palavras, em direção a outras informações complementares do que consideramos como técnicas de dexismo.

A primordial delas e se municiar de um bom material de apoio em termos de bibliografia de consulta, pois será muito desgastante ouvir uma emissora que presumimos ser de um continente distante, não entendermos o idioma falado e não termos nenhuma referência que nos permita identificá-la.

O primeiro passo para isso é ter sempre ao lado o máximo de informações sobre tudo o que se está ouvindo em Ondas Tropicais no momento.
É importante que estas informações sejam recentes e atualizadas, sendo a melhor fonte para isso as diversas listas de escutas do mundo, onde podemos coletar informações sobre as diversas emissoras que estão aparecendo nos diais.
Assim sendo o pretenso dexista de OT deverá se cadastrar nos grupos nacionais e internacionais tais como Hard-Core DX, Cumbre DX, Lista Radioescutas, etc...

Outro ponto importante é possuir também boletins impressos que tragam informações sobre escutas em Ondas Tropicais, como o Atividade DX do DX Clube do Brasil.

Agora, para encerrar esta nossa explanação básica, falaremos de maneira mais específica sobre o campo de jogo onde o Dexista de Ondas Tropicais irá atuar, que são as delimitações da banda e suas subdivisões, bem como o conhecimento que o dexista deverá ter sobre as condições de propagação para cada segmento durante o dia, pois estas informações serão de vital importância para o seu desempenho na caça ás estações “Tropicalenses”.

e) As Sub-Bandas e as respectivas condições de escuta:

A banda Tropical, para maior facilidade de operação é dividida em quatro sub-bandas, que são: 120 metros, 90 metros, 75 metros e 60 metros e então irei falar um pouco das virtudes e defeitos dos diversos segmentos desta Banda.

120 metros - 2.300 KHz á 2.495 KHz

A recepção neste segmento, durante o dia, varia para emissoras situadas de 150 a 200 Km de distância do receptor, mas á noite, pode-se captar emissoras de pouca potência situada a distâncias muito maiores, desde que possua um bom sistema de antenas e um receptor de boa sensibilidade. O nível de ruído neste trecho é relativamente alto e torna-se mais alto ainda no verão. Outra coisa digna de menção é que nestas freqüências ocorre muito o aparecimento de harmônicos de emissoras de Ondas médias, além de imagens (espelhamento) de alguns receptores digitais.

90 metros – 3.200 KHz á 3.400 KHz

A recepção durante o dia, neste trecho, é maior que a recepção em 120 metros, chegando a atingir um alcance de 1.000 km. No período noturno, com propagação favorável, todas as regiões tropicais podem ser captadas. Os radio escutas que residem nas regiões tropicais e subtropicais, tem uma dificuldade maior de captar este trecho durante o verão. Mesmo assim, até no inverno esta sub-faixa apresenta um alto índice de ruído atmosférico(comum durante o ano todo), o que prejudica em muito a recepção.

75 metros – 3.900 KHz á 4.000 KHz

Esta sub-banda não é usada para radiodifusão nos países das Américas pois por aqui é reservada aos radioamadores. Porém podem ser ouvidas muitas emissoras de outras regiões pois muitas utilizam este segmento para suas transmissões internacionais. Mas o melhor horário para a recepção é sempre á noite.

60 metros – 4.750 KHz á 5.060 Khz

A recepção neste trecho é muito semelhante aos 90 metros, sendo porém um pouco mais fácil. Sob condições de boa propagação pode-se ouvir emissoras situadas a mais de 1.500 Km de distância do receptor. Á noite, a recepção é muito melhor e o nível de ruído, mesmo sendo ainda alto, é bem menor que nos 90 metros.

Para finalizar, apresento bons motivos para os dexistas procurarem ouvir um pouco mais a banda de Ondas Tropicais no inverno.
Enunciando os motivos, falo da baixa incidência de descargas atmosféricas no inverno, as quais causam a tão temida QRN que atrapalha totalmente nossas escutas no verão.

Outra coisa é que no inverno a propagação para estações de curta distância cai sensivelmente, principalmente quando o número de manchas solares é baixo, tal como agora onde estamos no mínimo solar, o que não ocorre para estações de longa distância. Por isso as estações mais distantes podem ser captada sem a interferência das estações próximas que se tornam praticamente inaudíveis. Além disso a propagação nos oferece como opção de melhor escuta as estações do hemisfério norte, o que é realmente muito interessante para o dexista de Ondas Tropicais.

Este período de safra das Ondas Tropicais se inicia em Junho e vai até o início do mês de Agosto.

Então, o que está esperando ?

Mãos á obra e boas escutas.... em Ondas Tropicais !

Fontes consultadas:

“Cálculo de fator Q em antenas com diferentes amplitudes, fases e orientações” – Karlo Q. da Costa e
Victor A. Dimitriev.

“Desmistificando o balum 9:1” – Adalberto M. Azevedo.

” Loop Coaxial para Ondas Tropicais” – Martin Genny

Joe's Carr Loop Antena Handbook



Engenheiro Adalberto Marques de Azevedo - Barbacena / Minas Gerais

Sitio dedicado ao Rádio de Ondas Curtas e a prática DX - Navegue nas Ondas Curtas do Rádio
> Envie seus comentários > Procure neste sítio

Copyright © 2002 Sarmento Campos. Todos os direitos reservados.


Acessos desde 2002
