Artigos Técnicos e Informações para DXistas

Receptor Analógico Philco Transglobe B-481-3
Pré selecionador de antena amplificado
Receptor Digital Icom R75

Testes de Laboratório do Icom R75, JRC NRD-545, Palstar R30, Tentec RX320 e Grundig Satellite 800
Detalhes Técnicos de Filtros de FI


Receptor Analógico Philco Transglobe B-481-3

O rádio analógico Transglobe por sua qualidade de projeto e robustez, ainda é muito utilizado para a escuta de Ondas Curtas. O ponto que requer mais atenção exatamente pelo desgaste mecânico é a chave seletora, sendo que o suporte plástico da placa do circuito também requer atenção, em especial quanto a rachaduras. O esquema eletrônico ampliado está disponível a partir da figura a seguir.


Clique no esquema para ampliar

Este receptor em particular, não apresenta nenhum recurso para se aprimorar as escutas, não existe pré-amplificação de sinal, filtros, demodulação SSB e outros itens relativamente comuns nos receptores modernos portáteis.

Pré selecionador de antena amplificado

MFJ-1045C

Apesar de ser um tema polêmico entre os radio escutas e radio amadores, os dispositivos eletrônicos dedicados a amplificar os sinais recebidos da antena para injetá-los no receptor, além de amplificarem os sinais desejados, também amplificam os ruídos. Logo, a eficácia dos pré amplificadores de antena, é muito questionada em função de não melhorar a relação sinal x ruído, que na realidade é um ponto chave na captação e identificação dos sinais mais fracos.

Os dispositivos pré selecionadores funcionam através de um circuito sintonizado acoplado a antena - que através de um indutor e capacitor variável - oscila na freqüência desejada e atenua as faixas inferiores e superiores. Este circuito é muito útil quando existem forte fontes de interferência próximas - normalmente transmissores de OM e até FM - que normalmente sobrecarregariam o circuito de entrada de RF dos receptores, causando anomalias na recepção, como imagens de emissoras em outras freqüências e espúrios espalhados no espectro.

Nas grandes cidades em especial, quando se reside próximo aos transmissores de TV, FM e OM - não é raro mesmo em receptores de alta qualidade - a recepção das emissoras em freqüências diferentes das freqüências fundamentais.

Uma forma de atenuar este efeitos e também de auxiliar no casamento de impedância da antena com o receptor através de pré amplificação de sinal. O pré selecionador não é um sintonizador de antena - outro dispositivo distinto que acopla as impedâncias - mas por possuir amplificação compensa eventuais perdas de casamento de impedância.

O circuito abaixo é utilizado no MFJ-1045C  é relativamente simples de ser confeccionado, basicamente, uma placa de circuito impresso padrão, resistores, capacitores e indutores; e um capacitor variável de aproximadamente 425 pf, utilizado na sintonia de receptores analógicos.


Clique no esquema para ampliar


Clique para visualizar capacitores variáveis

Receptor Digital Icom R75

O circuito do receptor Icom foi projetado com tripla conversão de freqüência, sendo cada estágio denominado FI ( freqüência intermediária ).

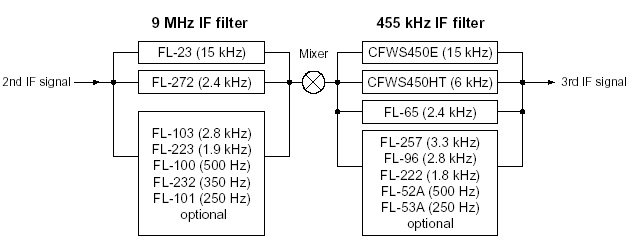

Para os estágios de FI 9MHz e 455kHz o Icom disponibiliza originalmente 2 filtros para o segundo estágio e 3 filtros para o terceiro estágio, de forma que podemos melhorar a seletividade da recepção conforme a modulação em operação e as condições de seletividade desejadas. Os filtros são componentes de extrema importância, e suas características de construção e configuração de uso são responsáveis por possibilitar ouvir emissoras fracas em presença de emissoras próximas em freqüência que interferem na recepção do sinal desejado.

O Icom R75 apresenta dois compartimentos para a instalação de filtros adicionais para ampliar o número de configurações possíveis, dentro das características das recepções desejadas. Considerando o interesse básico sendo a recepção de broadcast  de emissoras distantes, a opção mais indicada foi a instalação de filtros FL-103 e FL-257. Na tabela a seguir, está a configuração programada no receptor de forma a permitir a pré-seleção automática dos filtros conforme o modo de recepção e o tamanho da banda selecionada. Sendo três opções : (1) Wide - normalmente utilizada para escuta de emissoras com forte sinal, (2) Default - configuração adotada como padrão de escuta e (3) Narrow - para melhorar ao máximo a seletividade.

    FI
Modo Banda 9MHz 455kHz
AM W 15kHz 3.3kHz
    2.8kHz 3.3kHz
  N 2.4kHz 2.4kHz
AM-S W 15kHz 15kHz
    15kHz 6kHz
  N 2.8kHz 6kHz
SSB W 15kHz 3.3kHz
    2.8kHz 3.3kHz
  N 2.4kHz 2.4kHz
CW / RTTY W 15kHz 3.3kHz
    2.8kHz 3.3kHz
  N 2.4kHz 2.4kHz
FM W 15kHz 15kHz
    15kHz 15kHz
  N 15kHz 15kHz

W Wide
  Normal
N Narrow

Testes de Laboratório do Icom R75, JRC NRD-545, Palstar R30, Tentec RX320 e Grundig Satellite 800


Descrição técnica do Icom R75

Esquema do Icom R75

Testes de laboratório do ARRL comparando o Icom R75 , JRC NRD-545 DSP, Palstar R30, Tentec RX320 e o Grundig Satellite 800 Millenium

Testes de laboratório do ARRL comparando o Grundig Yatch Boy 400-PE, Sangean AT-909 e Sony ICF-2010





Detalhes Técnicos de Filtros de FI

 Catalogo de filtros da Murata
