Faixas de Ondas Curtas WARC-92 - ITU |
International Telecomunication Union - ITU
Regiões ITU e Zona Tropical
Faixas de Freqüências de Ondas
Curtas por Região
Tabela de
Referência do Intervalo de Freqüências
Tabela de Estações de Rádio
Difusão - ITU
International Telecomunication Union - ITU

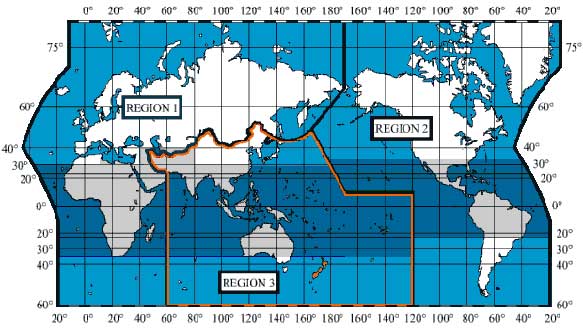

Abaixo está o mapa do mundo dividido em três regiões conforme padronizado pelo ITU durante o "International Radio Regulations" ocorrido em 1998. A área sombreada é a Zona Tropical conforme definido pelo ITU. Está área está compreendida entre os Trópicos de Câncer e Capricórnio.
Regiões do mundo definidas pelo ITU
Faixas de Freqüências de Ondas Curtas
O ITU promove anualmente a WRC - World Radiocommunication Conference - com os países signatários, para definir e revisar todas as normas técnicas referentes ao uso do espectro de radio freqüência para toda e qualquer aplicação, como radio difusão local, regional e internacional; serviços marítimos, radio amadores, estações utilitárias e novas tecnologias, como os sistemas de rádio difusão digital por exemplo.
A World Radiocommunication Conference do ITU é uma conferencia intergovernamental que toma decisões a respeito da alocação do espectro de radio para os serviços radiofônicos a nível global. Esta conferencia ocorre em intervalos de alguns anos, com o objetivo de atualizar as denominadas "Radio Regulations" do ITU, que é o conjunto de regras que determinam o compartilhamento do espectro de radio entre todos os países do planeta.
Cada WRC é precedida por um ciclo de estudos técnicos em nível nacional, regional e no ITU, de forma a preparar posições e opções de cada item da agenda da conferencia. A agenda para a próxima conferencia que será em 2007 - WRC-07 - foi preparada pelo encontro WRC-03 e se espera que seja aprovada essencialmente sem modificações pelo Conselho do ITU ainda este ano.
Em 1992 ocorreu a WARC-92 - Conferência Mundial Administrativa de Rádio para o Planejamento das Bandas de Radiodifusão em Alta Freqüência (WARC-HFBC) que definiu uma nova faixa de ondas curtas ( 15 metros ), e ampliou algumas existentes, para acomodar o grande número de emissoras existentes.
A
tabela abaixo, representa a alocação das bandas de freqüência de ondas curtas
para uso da radio difusão, por região ITU. Estão hachurados o início e o fim
efetivo da faixa, e sua aplicação por Região ITU, observe que algumas faixas
foram expandidas. Apesar do espectro de ondas curtas ser denominado HF - High
Frequency - as faixas de 120 a 60 metros por serem aplicáveis a rádio difusão
regional na zona tropical, são conhecidas como Ondas Tropicais.
Região 1 | Região 2 | Região 3 | Banda (m) | |
2300 - 2498 kHz | 2300 - 2495 kHz | 120 | Ondas Tropicais | |
3200 - 3230 kHz | 3200 - 3230 kHz | 3200 - 3230 kHz | 90 | |
3230 - 3400 kHz | 3230 - 3400 kHz | 3230 - 3400 kHz | ||
3900 - 3950 kHz | 75 | |||
3950 - 4000 kHz | 3950 - 4000 kHz | |||
4750 - 4850 kHz | 4750 - 4850 kHz | 4750 - 4850 kHz | 60 | |
4850 - 4995 kHz | 4850 - 4995 kHz | 4850 - 4995 kHz | ||
5005 - 5060 kHz | 5005 - 5060 kHz | 5005 - 5060 kHz | ||
5900 - 5950 kHz | 5900 - 5950 kHz | 5900 - 5950 kHz | 49 | HF - High Frequency |
5950 - 6200 kHz | 5950 - 6200 kHz | 5950 - 6200 kHz | ||
7100 - 7300 kHz | 7100 - 7300 kHz | 41 | ||
7300 - 7350 kHz | 7300 - 7350 kHz | 7300 - 7350 kHz | ||
9400 - 9500 kHz | 9400 - 9500 kHz | 9400 - 9500 kHz | 31 | |
9500 - 9900 kHz | 9500 - 9900 kHz | 9500 - 9900 kHz | ||
11600 - 11650 kHz | 11600 - 11650 kHz | 25 | ||
11650 - 12050 kHz | 11650 - 12050 kHz | 11650 - 12050 kHz | ||
12050 - 12100 kHz | 12050 - 12100 kHz | 12050 - 12100 kHz | ||
13570 - 13600 kHz | 13570 - 13600 kHz | 13570 - 13600 kHz | 22 | |
13600 - 13800 kHz | 13600 - 13800 kHz | 13600 - 13800 kHz | ||
13800 - 13870 kHz | 13800 - 13870 kHz | 13800 - 13870 kHz | ||
15100 - 15600 kHz | 15100 - 15600 kHz | 15100 - 15600 kHz | 19 | |
15600 - 15800 kHz | 15600 - 15800 kHz | 15600 - 15800 kHz | ||
17480 - 17550 kHz | 17480 - 17550 kHz | 17480 - 17550 kHz | 16 | |
17550 - 17900 kHz | 17550 - 17900 kHz | 17550 - 17900 kHz | ||
18900 - 19020 kHz | 18900 - 19020 kHz | 18900 - 19020 kHz | 15 | |
21450 - 21850 kHz | 21450 - 21850 kHz | 21450 - 21850 kHz | 13 | |
25670 - 26100 kHz | 25670 - 26100 kHz | 25670 - 26100 kHz | 11 |
As bandas ( faixas estendidas WARC-92 ) 5900-5950 kHz, 7300-7350 kHz, 9400-9500
kHz, 11600-11650 kHz, 12050-12100 kHz, 13570-13600 kHz, 13800-13870 kHz,
15600-15800 kHz, 17480-17550 kHz e 18900-19020 kHz são alocadas para o serviço
de rádio difusão a partir de Abril de 2007. Estas bandas irão facilitar a
introdução de emissões moduladas digitalmente.
Tabela de Referência do Intervalo de Freqüências - ITU
Inicio | Fim | Banda | Notas |
2300 | 2495 | 120 | Tropical |
3200 | 3400 | 90 | Tropical |
3900 | 4000 | 75 | Regional |
4000 | 4050 | 75 | NIB |
4500 | 4750 | 60 | NIB |
4750 | 5060 | 60 | Tropical |
5060 | 5400 | 60 | NIB |
5700 | 5900 | 49 | NIB |
5900 | 5950 | 49 | WARC-92 |
5950 | 6200 | 49 | Inband |
6200 | 6295 | 49 | NIB |
6850 | 6990 | 41 | NIB |
7100 | 7300 | 41 | Inband |
7300 | 7350 | 41 | WARC-92 |
7350 | 7600 | 41 | NIB |
9250 | 9400 | 31 | NIB |
9400 | 9500 | 31 | WARC-92 |
9500 | 9900 | 31 | Inband |
9900 | 9990 | 31 | NIB |
10325 | 10350 | NIB | |
11500 | 11600 | 25 | NIB |
11600 | 11650 | 25 | WARC-92 |
11650 | 12050 | 25 | Inband |
12050 | 12100 | 25 | WARC-92 |
12100 | 12175 | 25 | NIB |
13570 | 13600 | 22 | WARC-92 |
13600 | 13800 | 22 | Inband |
13800 | 13870 | 22 | WARC-92 |
15030 | 15100 | 19 | NIB |
15100 | 15600 | 19 | Inband |
15600 | 15800 | 19 | WARC-92 |
17480 | 17550 | 16 | WARC-92 |
17550 | 17900 | 16 | Inband |
18900 | 19020 | 15 | WARC-92 |
21450 | 21850 | 13 | Inband |
25670 | 26100 | 11 | Inband |
NIB - Non Interference Base
WARC-92 - Bandas para serem usadas por broadcast a partir de 2007
Tabela de Estações de Rádio Difusão - ITU
ITU | Emissora |
ABC | ABC-Radio Australia |
AIJ | Two If By Sea Broadcasting Corporation |
AIR | All India Radio |
ALI | Radio Alislah |
ALR | Radio Tirana, Albania |
AMP | Radiodifusion America (Asuncion, Paraguay) |
AMZ | Radio Nacional da Amazonia (Brazil) |
ANT | ANTI, Milano |
APA | Radio Aparecida (Brazil) |
ARD | Arbeidsgemeinschaft der Rundfunkanst. Deutschlands |
ARM | Radio of Armenia |
ARS | Broadcasting Serv. of the Kingdom of Saudi Arabia |
AWR | Adventist World Radio |
BBC | BBC Worldservice |
BCE | Broadcasting Center Europe S.A. |
BCQ | Allan H. Weiner |
BOH | Grace Missionary Baptist Church, Inc. |
BRC | Bahrain Radio & Television Corporation |
CAF | Channel Africa |
CBB | Caribbean Beacon |
CHW | Chrisliche Wissenschaft |
CRI | Radio & TV of the Peoples Republic of China |
CSP | Christian Science Shortwave Broadcasts |
CVC | Christian Vision Communications |
CVO | Christian Voice |
DIB | Maldives Radio & Television |
DJR | Djibouti Radio |
DRM | Digital Radio Mondial |
DTK | Deutsche Telekom |
DVB | Dem. Voice of Burma |
DWL | Deutsche Welle |
EBC | Emirates Broadcasting Corporation |
EMI | Emirates Media |
EMX | Radio Educacion (Mexico) |
ERA | Voice of Greece |
ERU | Egypt Radio & TV Union |
EWN | Eternal Word Television Network, Inc. |
FBS | Far East Broadcasting Company, Inc. |
FEB | FEBA Radio |
FEC | Far East Broadcasting Company |
FGM | Fang Guang Ming Radio |
GJA | George Jacobs & Associates, Inc. |
GNW | Good News World Radio |
GTG | Blue Ridge Communications, Inc. |
H.A | LeSea Broadcasting Corporation |
HBN | Republic of Palau |
HCA | HCJB Australia |
HCJ | Voice of the Andes |
HIC | Croatian Information Center (Hrvatski Inf. Centar) |
HRA | World Harvest Radio |
HRI | LeSea Broadcasting Corporation |
HRT | Hrvatska Radio - Televizija (Croatian Radio-TV) |
HSW | LeSea Broadcasting Corporation |
IBB | International Broadcasting Bureau |
IBR | IBRA Radio |
IBT | Iraqi Broadcasting Radio & Television Establ. |
IMF | International Fellowship of Churches, Inc. |
INB | World International Broadcasters, Inc. |
INT | Radio of Mediterranean |
IRB | Islamic Republic of Iran Broadcasting |
ISL | Iceland Radio |
JCR | World Wide Gospel Radio, Inc. |
JES | Our Lady's Youth Center |
JIE | Word Broadcasting Network, Inc. |
JRT | Jordan Radio & Television |
KAZ | Radio of Kazakhstan |
KBC | Kenya Broadcasting Corporation |
KBS | Korean Broadcasting System |
KCB | Korean Central Broadcasting Station |
KOL | Kol Israel |
KTB | Kazakhstan Television & Broadcasting Corporation |
LBJ | Libyan Jamahiriya Broadcasting |
LBN | Lebanon Radio |
LHL | L'Heure Lutherienne |
LNR | Lao National Radio & Television |
LRC | Latvia State Radio and Television Centre |
LRT | Lithuanian National Radio and TV |
MBC | Mauritius Broadcasting Corporation |
MCR | MediaCorp Radio (SNG) |
MEZ | Voice of Mezopotamya |
MIL | Radio Mil Mexico |
MLK | Assemblies of Yahweh |
MLT | Voice of the Mediterranean-Malta |
MNO | Merlin Network One |
MOL | Radio of Moldavia |
MRA | Mezopotamian Radio & Television |
MRC | Radiodiffusion-Television Marocaine |
MRT | Mongol Radio & Television |
MTN | Mauritiania Radio |
MTR | Mali Television et Radio |
NBA | National Broadcaster of Bangladesh |
NBP | National Broadcasting Corp. of Papua New Guinea |
NBT | NBS of Thailand |
NEW | For new organization |
NHK | Nippon Hoso Kyokai |
NLS | World Christian Broadcasting Corporation |
NRC | National Radio Company of Ukraine |
NSB | Nihon Short-wave Broadc. Co. |
ONT | Office National de la Telediffusion-Tunisia |
ORF | Oesterreichischer Rundfunk |
PBC | Pakistan Broadcasting Corporation |
PBS | Philippines Broadcasting Service |
PRW | Polish Radio Warsaw |
QBS | Qatar Broadcasting Service |
QHR | Que Huong Radio |
RA- | Radio Algiers International |
RAE | Radiodifusion Argentina al Exterior |
RAI | Radio Televisione Italiana |
RBL | Radio Byelirussia |
RBP | Radio Budapest |
RBU | Radio Bulgaria |
RCI | Radio Canada International |
RCS | Radio Corporation of Singapore |
RDK | Radio Danmark |
RDP | Radiodifusao Portuguesa, SA |
REE | Radio Exterior de Espana |
RET | Radio Ethiopia |
RFI | Radio France Internationale |
RFV | Radio Free Vietnam |
RHC | Radio Habana Cuba (Cuba) |
RHI | Radio Huriyo Zthiopien |
RKG | Radio of Kirghizia |
RKW | Ministry of Information - State of Kuwait |
RLB | Radio Liberty |
RMI | Radio Miami International |
RMP | Radio Mariya |
RMT | Radio Marti |
RMX | Radio Mexico International (Mexico) |
RNE | Radio Nepal |
RNG | Radio Nicaragua |
RNI | Radio Norway International |
RNO | WRNO Worldwide, Inc. |
RNW | Radio Nederland Wereldomroep |
RNZ | Radio New Zealand |
RPI | Radio for Peace International (Costa Rica) |
RPR | Radio Prague |
RRI | Radio Republic of Indonesia |
RRO | Radio Romania International |
RRS | Radio Russia |
RSI | Radio Singapore International |
RSO | Radio Sultanate of Oman |
RSW | Radio Sweden International |
RTA | Radio Television of Afghanistan |
RTB | Radio Television Belgium French |
RTD | Radio & Television of Dubai |
RTE | Radio Telefis Eireann |
RTK | Radio of Turkmenistan |
RTM | Radio Television Malaysia |
RTT | Tunesian Radio & TV |
RUI | Radio Ukraine International |
RVA | Radio Veritas Asia |
SAB | South African Broadcasting Corporation |
SBC | Sudan National Broadcasting Corporation |
SDA | Adventist Broadcasting Service, Inc. |
SHB | Herald Broadcasting Syndicate, Inc. |
SLB | Sri Lanka Broadcasting Corporation |
SOR | Somalia Radio |
SRI | Swiss Radio International |
SRL | South African Radio League |
SRO | Radio Slovakia |
SUN | Sunrise Radio |
SYR | Syria Radio & Television Corporation |
TBN | Trinity Christian Center of Santa Ana |
TDA | Telediffusion d'Algerie |
TDJ | Radio of Tadjikistan |
TDP | TDP Radio |
TJC | Grace Baptist Church |
TOM | The Overcomer Ministry |
TRT | Turkish Radio-TV Corp |
TWR | Trans World Radio |
UCB | United Christian Broadcasting Ltd. (England) |
UMC | The United Methodist Church (USA) |
UNL | Universelles Leben |
UNR | United Nations Radio |
UZB | Radio of Uzbekistan |
VAT | Vatican Radio |
VCA | Voice of Canada |
VIL | Voice International Limited |
VOA | Voice of America |
VOC | Voz Christiana (Chile) |
VOD | Voice of Deleverance |
VOH | High Adventure Ministries |
VOM | Voice of Myanmar |
VOO | Voice of Orthodoxy |
VOP | Voice of Palestine |
VOR | Voice of Russia |
VOT | Voice of Tibet |
VOV | Voice of Vietnam |
VRT | Vlaamse Radio en Televisie |
WAR | LeSea Broadcasting Corporation |
WBS | Charles C. Josey |
WCR | WNQM, Inc. |
WIB | World International Broadcasters |
WHR | World Harvest Radio |
WMR | World Music Radio |
WRB | Blue Ridge Communications, Inc. |
WRN | World Radio Network |
YER | Yemen Radio & Television |
YFR | Family Stations, Inc. |
YLE | Oy Yleisradio |
YRT | Yugoslav Radio-Television |
ZNB | Zambia National Broadcasting Corporation |
Retorna para o Guia de Navegação |
Sitio dedicado ao Rádio
de Ondas Curtas e a prática DX -
Navegue nas Ondas Curtas do Rádio |
Acessos desde 2002
